Bonjour à tous,
Quelques photos du pylone réalisation OM ( environ 1 an de travail à petite vitesse Hi...) à partir de morceaux existants présent à la station ( c'est beau le recyclage et cela fait la joie de l'YL qui voit disparaitre des objets amassés au cours des années.
La partie basulante à été rajoutée en mai 2008 sur la partie verticale fixe haubannée qui servait precedemment à faire tourner les antennes VHF -UHF et SHF sur un rotor sans cage à rotor.
Le pylone actuel est composé d'une partie fixe de 8 metres, d'une partie basculante de 6 metres, de la cage à rotor de 1.2 metre et de la fleche de 1.5 metre.
Pylone en position vertical avec le systeme d'articulation.
Pylone en position basculé ( cela passe entre les arbres )
Les antennes et la cage à rotor.

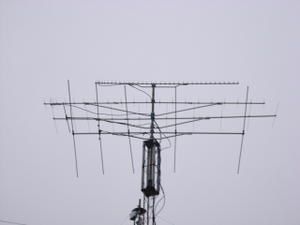

Rotor G 650 et les antennes actuelles ( ça change régulierement au gré de mes fabrications)
5 Elements 50 mhz
10 Elements 144 mhz
21 Eléments 432 mhz
35 Eléments 1296 mhz
Il reste l'ancien support qui doit me permettre d'installer certains dipoles déca plus haut du travail pour les beaux jours.
Ci-dessous une idée un peu similaire, qui m'a un peu inspiré, trouvée sur le net mais il y en a bien d'autres
http://www.f1afz.fr/AO_40/antennes/antenne_45.php
73 de Pascal F1UGK
